La NCh2369 establece exigencias particulares para estructuras en zona sísmica 3. En Arica, con aceleraciones efectivas que pueden superar 0.40g según la NCh433.Of1996 Mod.2012, el diseño de anclajes activos/pasivos no admite simplificaciones. Trabajamos sobre perfiles de suelo granular cementado por sales, típicos en los valles de Azapa y Lluta, y sobre roca volcánica alterada en el morro. El equipo técnico del laboratorio, acreditado bajo ISO 17025, ejecuta el dimensionamiento verificando la capacidad última contra el arrancamiento y la fluencia del acero. Cada diseño de anclajes activos/pasivos parte de la caracterización geotécnica del macizo. Para definir la longitud del bulbo en suelos granulares sueltos, un ensayo SPT nos da el dato de N60 sin post-procesamiento excesivo.
Un anclaje en suelo salino de Arica sin doble protección anticorrosiva puede perder el 30% de su capacidad en 5 años.
Alcance del trabajo
Notas del área

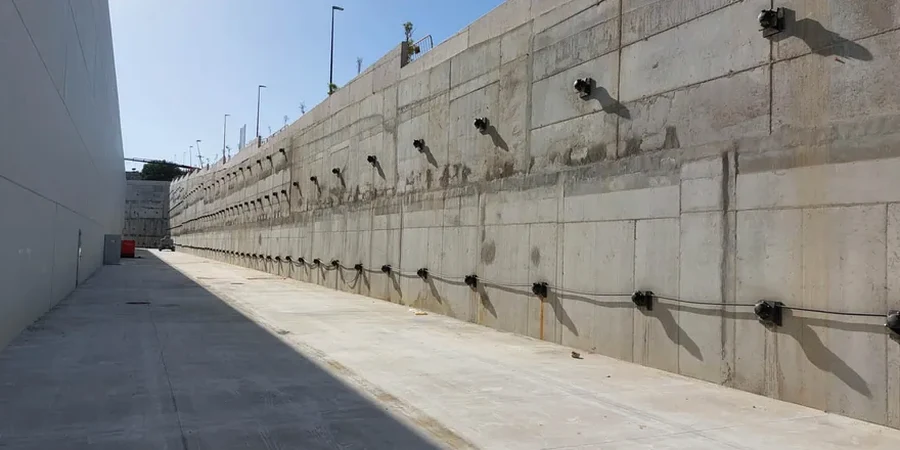

Un edificio de 8 pisos en la avenida Comandante San Martín, a 300 metros del borde costero, requería una excavación de 9 metros para tres subterráneos. El perfil mostraba arena limosa con costras salinas cementadas, pero la presencia de cloruros descartaba anclajes pasivos sin protección. Diseñamos anclajes activos con vaina corrugada y doble inyección, verificando carga de bloqueo a 72 horas. El riesgo principal en Arica es subestimar la corrosión por ambiente marino y la pérdida de tensión en suelos con sales solubles. Otro escenario recurrente son los taludes del valle de Azapa: la excavación para parcelas agrícolas descalza bloques de toba volcánica que requieren anclajes pasivos con bulbo inyectado a baja presión para no fracturar el macizo. Ignorar el control de carga durante la vida útil del anclaje activo puede derivar en deformaciones diferenciales y daño estructural severo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Mira cómo funciona
Normativa utilizada
NCh2369.Of2003 - Diseño sísmico de estructuras industriales, NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh 3263 - Ensayo de arrancamiento de anclajes en roca, EN 1997-1:2004 (Eurocódigo 7) - Proyecto geotécnico, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos
Servicios vinculados
Dimensionamiento y memoria de cálculo
Calculamos la capacidad última, longitud libre y de bulbo, verificando estabilidad global del sistema de contención con software de equilibrio límite. Entregamos planos con secuencia de tensado y bloqueo.
Ensayos de arrancamiento y preceptivo
Ejecutamos ensayos de sacrificio según NCh 3263 y ensayos de aceptación sobre el 10% de los anclajes activos. Registramos carga de fluencia aparente y desplazamiento incremental.
Inspección y control de corrosión
En ambiente marino de Arica, realizamos medición de potencial de media celda y resistividad del concreto, además de verificar la integridad de la vaina con ensayo de continuidad eléctrica.
Parámetros típicos
Dudas habituales
¿Qué diferencia un anclaje activo de uno pasivo?
El anclaje activo se tensa contra la estructura inmediatamente después de la inyección, aplicando una carga de bloqueo que comprime el terreno. El pasivo entra en carga solo cuando la estructura se deforma. En Arica, los activos se usan en excavaciones urbanas con control de deformaciones; los pasivos, en estabilización de taludes rocosos.
¿Qué norma rige el diseño sísmico de anclajes en Arica?
La NCh2369.Of2003 para estructuras industriales y la NCh433 para edificios. Ambas clasifican a Arica en zona sísmica 3, exigiendo verificación de cargas sísmicas horizontales y verticales sobre el sistema de anclaje.
¿Cómo afecta la salinidad del suelo al diseño de anclajes?
Los suelos de Arica contienen sulfatos y cloruros que aceleran la corrosión del acero de pretensado. Usamos doble protección anticorrosiva: vaina estanca corrugada de PVC o polietileno y lechada de cemento con humo de sílice y aditivos inhibidores de corrosión.
¿Cuál es el costo estimado para el diseño de anclajes activos/pasivos?
El costo varía entre $549.000 y $2.046.000, dependiendo del número de anclajes, la complejidad del perfil geotécnico y la cantidad de ensayos de arrancamiento requeridos por la norma.
