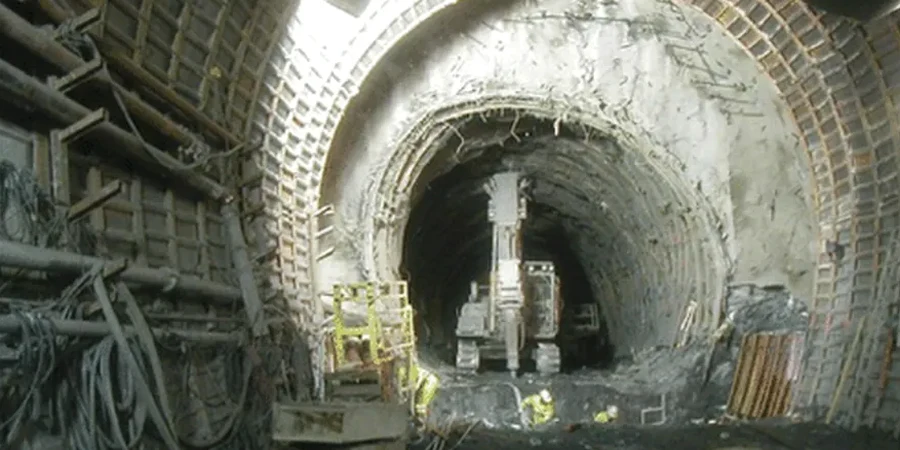

Arica, situada entre el océano Pacífico y el desierto de Atacama, registra una precipitación media anual inferior a 1 mm, lo que paradójicamente oculta un desafío subterráneo mayor: napas freáticas colgadas y suelos salinos que condicionan cualquier excavación profunda. Con más de 250.000 habitantes y emplazada en la zona de subducción más activa del planeta, el análisis geotécnico para túneles en suelo blando se vuelve indispensable para obras de alcantarillado, viales o conducción en la ciudad. La combinación de arenas eólicas, limos arcillosos y costras de yeso demanda una caracterización meticulosa antes de movilizar tuneladoras o iniciar excavación convencional. Un estudio deficiente en Arica puede enfrentarse a colapsos súbitos por pérdida de humedad capilar o licuefacción durante un evento sísmico como el terremoto de 2014, que alcanzó una magnitud 8.2 Mw con epicentro cercano. Para complementar la evaluación del subsuelo, integramos el ensayo CPT cuando se requiere un perfil continuo de resistencia en depósitos arenosos profundos, permitiendo anticipar zonas de baja compacidad antes del avance del frente.
La salinidad del subsuelo ariqueño y su sismicidad superficial exigen parámetros de resistencia post-pico para evitar colapsos diferidos en túneles.
Alcance del trabajo
Notas del área
El equipo de perforación utilizado en la periferia de Arica, frecuentemente un CPTu montado sobre orugas con penetrómetro de 20 toneladas, mide la presión de poros en tiempo real durante el hincado, un dato vital porque la subsidencia por extracción de agua en el valle de Azapa ha modificado el régimen freático histórico. Omitir un análisis geotécnico para túneles en suelo blando o subestimar la presencia de sulfatos conduce a la expansión de revestimientos de shotcrete y a la degradación prematura de dovelas de hormigón. Durante la excavación secuencial, la pérdida súbita de succión matricial en limos no saturados puede disparar deformaciones radiales superiores al 3% del diámetro del túnel, comprometiendo la estabilidad del frente y generando asentamientos en superficie que afectan la infraestructura vial del casco histórico. La norma NCh 2369.Of2003 exige verificar la respuesta sísmica de estructuras subterráneas, y en este contexto modelamos la interacción suelo-túnel mediante elementos finitos para cuantificar distorsiones angulares admisibles bajo el sismo de diseño.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh 433.Of1996 Mod. 2012 – Diseño sísmico de edificios (clasificación de sitio), NCh 2369.Of2003 – Diseño sísmico de estructuras industriales (túneles), NCh 3263 – Ensayo triaxial consolidado drenado para suelos, NCh 3402 – Ensayo de penetración con cono eléctrico (CPTu), FHWA-NHI-05-039 – Soil and Rock Slope Stability
Servicios vinculados
Caracterización geomecánica de frente de excavación
Ejecutamos CPTu, sondeos con extracción de muestras inalteradas Shelby y medición de presiones de poro en suelos salinos. Elaboramos perfiles estratigráficos detallados indicando las zonas con riesgo de inestabilidad por flujo plástico o descompresión.
Modelamiento numérico de interacción suelo-túnel
Simulamos la secuencia constructiva mediante elementos finitos (FEM) considerando el comportamiento no drenado de los limos arcillosos y la respuesta sísmica local. Verificamos las distorsiones angulares y diseñamos el soporte temporal requerido.
Parámetros típicos
Dudas habituales
¿Qué parámetros definen un suelo como blando para la construcción de un túnel en Arica?
Principalmente la resistencia a compresión simple inferior a 1.5 kg/cm², el índice de plasticidad mayor al 10% y la velocidad de onda de corte (Vs) menor a 300 m/s. En Arica, los depósitos de limos arenosos salinos con napa freática somera se clasifican típicamente como suelos blandos.
¿Cómo afecta la sismicidad de Arica al diseño geotécnico de túneles?
La subducción de la placa de Nazca genera sismos de gran magnitud, como el de 2014 (Mw 8.2). Aplicamos la norma NCh 2369 para calcular la distorsión angular del túnel bajo carga sísmica, evaluando el potencial de licuefacción en los estratos arenosos saturados que subyacen en la ciudad.
¿Cuál es el rango de inversión para un estudio geotécnico completo en suelo blando?
Dependiendo de la longitud del túnel y la cantidad de ensayos in situ requeridos, el estudio se sitúa entre $1.995.000 y $9.199.000. Incluye campaña CPTu, ensayos triaxiales, clasificación de suelos y modelamiento numérico del sostenimiento.
¿Qué técnicas de sostenimiento recomiendan para suelos blandos salinos en túneles urbanos?
En presencia de sulfatos y cloruros, recomendamos paraguas de micropilotes con lechada de cemento resistente a sulfatos (Tipo V), shotcrete reforzado con fibras de acero y membranas de impermeabilización de alta densidad para evitar la corrosión del revestimiento definitivo.
¿Es obligatorio realizar un estudio de CPTu antes de tunelar en la zona costera de Arica?
El rango referencial para este servicio en Arica es $1.995.000 - $9.199.000. El precio final depende del alcance y volumen del proyecto.
