Con más de 230.000 habitantes asentados entre el océano Pacífico y el valle de Azapa, Arica concentra su desarrollo urbano sobre una compleja interfaz geológica que pocos conocen a fondo. La ciudad se emplaza en el borde norte del Desierto de Atacama, donde los suelos marinos cuaternarios de origen aluvial y eólico conviven con terrazas litorales de gravas cementadas por sales. Tras el terremoto de Arica de 1868, que alcanzó magnitud 9.0 y generó un tsunami devastador, y eventos más recientes como el sismo de Pisagua 2014, el comportamiento diferenciado de los distintos sectores de la comuna dejó en evidencia que la respuesta sísmica no es uniforme. En nuestra experiencia realizando microzonificación sísmica en la región, vemos que cuando se ignora la variabilidad lateral de los primeros 30 metros del subsuelo, los espectros de diseño normativo pueden subestimar amplificaciones locales que afectan desde viviendas en el casco histórico hasta conjuntos habitacionales en el sector norte. Por eso incorporamos técnicas de prospección geofísica como el ensayo MASW para determinar perfiles de velocidad de onda de corte (Vs30) con resolución suficiente para clasificar el suelo según las categorías sísmicas de la NCh433, y así alimentar modelos de respuesta de sitio que reflejan la realidad estratigráfica de cada cuadra.
La velocidad de onda de corte en los primeros 30 metros puede duplicar la aceleración en superficie respecto al valor de referencia en roca, un efecto que en Arica varía cuadra a cuadra.
Alcance del trabajo
Notas del área
Si comparamos el sector de Playa Chinchorro con el área de Cerro La Cruz, la diferencia en respuesta sísmica es drástica. En Chinchorro predominan arenas finas saturadas con nivel freático a menos de 2 metros de profundidad, condiciones que bajo un sismo de larga duración como los de subducción frente a las costas de Arica y Parinacota activan el riesgo de licuefacción lateral hacia la línea de costa. Cerro La Cruz, en cambio, se apoya sobre una secuencia de gravas densas y costras salinas que muestran velocidades de onda altas, pero que al estar cementadas por sales solubles pueden sufrir pérdida de rigidez si hay infiltraciones prolongadas de agua de riego desde las tomas del valle. Un estudio de microzonificación que solo caracterice el comportamiento medio de la comuna sin mapear estas transiciones deja puntos ciegos peligrosos: el diseñador estructural que usa el espectro de la norma sin ajuste por sitio puede estar subprotegiendo una torre de departamentos en el borde costero y, a la vez, sobredimensionando sin necesidad una nave industrial sobre la terraza de gravas. Por eso insistimos en que la densidad de prospección debe ser suficiente para capturar estos cambios, y en que los análisis de respuesta deben incorporar la duración real del movimiento fuerte, no solo la aceleración máxima.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, NCh3171.Of2010 – Diseño estructural – Cargas de terremoto, NCh1508.Of2014 – Geotecnia – Estudio de mecánica de suelos, NCh 3328/D4428M – Crosshole Seismic Testing, NEHRP 2020 – Site Classification for Seismic Design
Servicios vinculados
Caracterización Geofísica del Subsuelo
Aplicamos métodos de ondas superficiales (MASW y ReMi) y refracción sísmica para obtener perfiles de Vs30 con alta densidad de puntos. En terrenos donde la napa freática es somera, como el borde costero de Chinchorro, complementamos con resistividad eléctrica para mapear la interfaz agua dulce-salada y su efecto en la licuefacción.
Ensayos Geotécnicos In Situ y Laboratorio

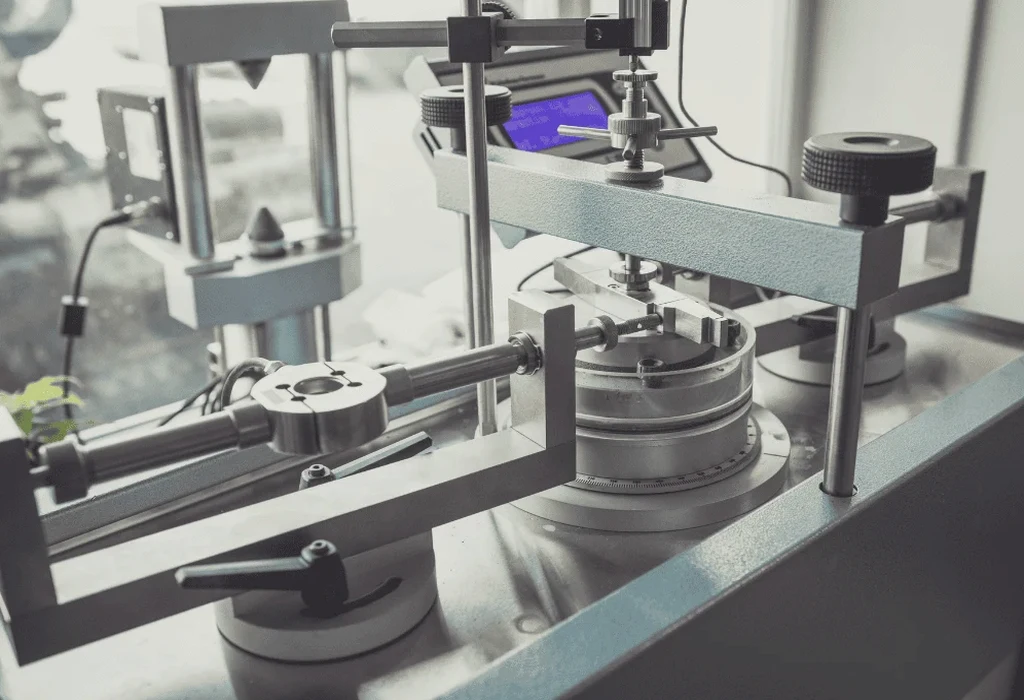

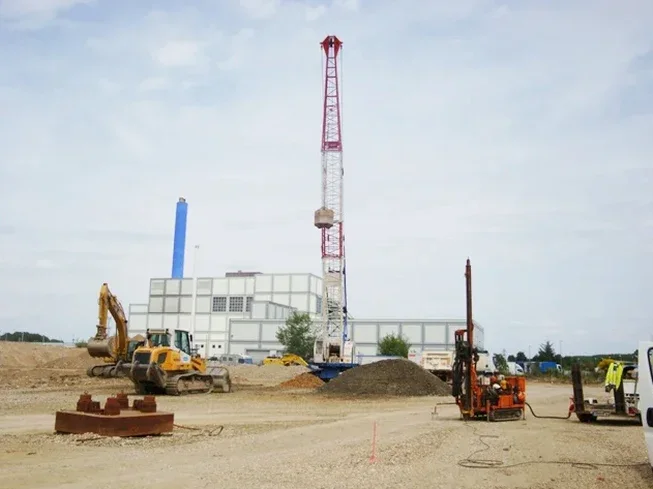

Ejecutamos sondajes SPT y calicatas con extracción de muestras inalteradas en sectores representativos. Sobre esas muestras realizamos triaxiales cíclicos y dinámicos, cortes directos y columnas resonantes, siguiendo protocolos la normativa técnica aplicable para obtener los parámetros de degradación de rigidez y amortiguamiento que exigen los análisis de respuesta de sitio no lineales.
Modelación de Respuesta Sísmica Local
Procesamos señales sísmicas chilenas representativas (subducción intraplaca e interplaca) escaladas al sismo de control de la NCh3171. Con los perfiles de velocidad y las curvas dinámicas de cada unidad geotécnica, generamos espectros de respuesta específicos por polígono de microzonificación, identificando períodos de vibración predominante que condicionan el diseño estructural.
Parámetros típicos
Dudas habituales
¿Qué diferencia hay entre un estudio de mecánica de suelos tradicional y una microzonificación sísmica?
El estudio de mecánica de suelos tradicional entrega parámetros de resistencia y deformación estática para el diseño de fundaciones, mientras que la microzonificación sísmica se enfoca en cómo el suelo modifica el movimiento sísmico que llega desde la roca basal. Incorporamos mediciones de velocidad de onda de corte, curvas de degradación de rigidez y análisis de respuesta dinámica no lineal para generar espectros de diseño específicos por sector, algo que un informe estándar de fundaciones no aborda.
¿En qué tipo de proyectos es exigible un estudio de microzonificación en Arica?
Según el decreto supremo N°61 y la NCh433, se exige análisis de respuesta de sitio para edificios de categoría B o superior (esenciales, alta ocupación) cuando el suelo clasifica como D, E o F. En la práctica urbana de Arica, también lo solicitan las direcciones de obras para conjuntos de más de 5 pisos en el borde costero y para cualquier estructura esencial como hospitales, colegios o cuarteles de bomberos, dado el historial sísmico de la región.
¿Cuánto demora la ejecución de una campaña de microzonificación completa?
Depende de la superficie a cubrir y la densidad de puntos requerida, pero un proyecto típico de 10 a 20 hectáreas demora entre 6 y 10 semanas. Esto incluye la campaña geofísica de campo, los sondajes de verificación, los ensayos dinámicos de laboratorio y la modelación numérica de respuesta de sitio. Cuando el cliente necesita tiempos más ajustados, podemos solapar la adquisición de datos con el procesamiento preliminar para acortar plazos sin perder calidad técnica.
¿Qué rango de inversión se maneja para un estudio de microzonificación sísmica en la región de Arica y Parinacota?
El costo varía según la extensión del terreno, la cantidad de puntos de medición geofísica y el número de sondajes de verificación que se requieran. Para un estudio que cubra una superficie típica de 5 a 15 hectáreas en el radio urbano de Arica, los proyectos se sitúan en un rango que va desde $1.787.000 hasta $7.699.000, dependiendo de si se incluyen ensayos triaxiales cíclicos y análisis de respuesta bidimensional.
