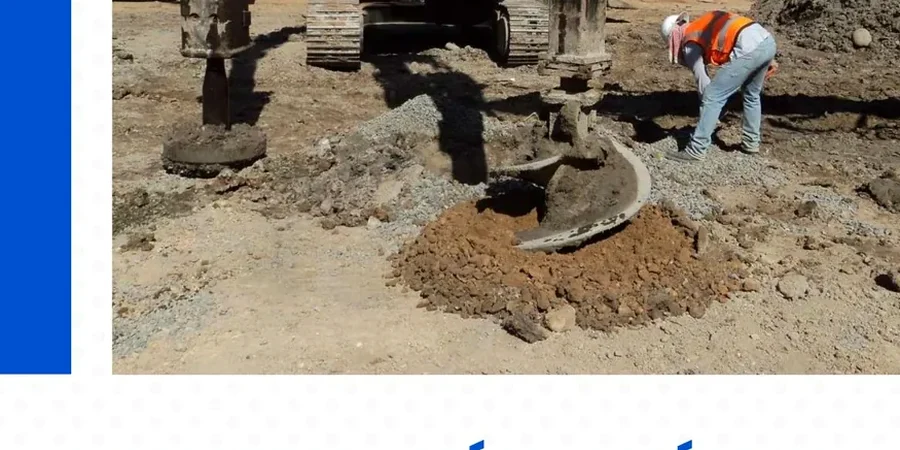

El desarrollo portuario y agrícola de Arica ha empujado la construcción hacia suelos que hace cincuenta años nadie habría considerado viables. La ciudad, incrustada entre el océano Pacífico y el desierto de Atacama, se asienta sobre depósitos eólicos, aluviales y rellenos costeros con una napa freática que en el sector del puerto aparece a menos de tres metros de profundidad. Cimentar directamente sobre esos estratos sin tratamiento ha provocado asentamientos diferenciales severos en naves industriales del sector de Escritos y en bodegas del valle de Azapa. El diseño de columnas de grava responde justamente a ese desafío: crear inclusiones rígidas de material granular compactado que rigidizan la masa de suelo, drenan el exceso de presión de poros durante un sismo y transfieren las cargas a estratos más competentes. Cuando el estudio de mecánica de suelos detecta arenas limosas sueltas con riesgo de licuefacción —algo muy frecuente en la franja litoral de Arica—, la combinación con un ensayo CPT permite mapear con precisión la profundidad del estrato crítico y diseñar la malla de columnas con la separación exacta que evite la falla del conjunto.
En suelos granulares sueltos del litoral de Arica, una malla de columnas de grava puede reducir el potencial de licuefacción en más de un 70% y acelerar la consolidación de depósitos limosos.
Alcance del trabajo
Notas del área
La zona sísmica 3 según NCh433, combinada con depósitos de arenas finas saturadas en el borde costero de Arica, convierte la licuefacción en el riesgo geotécnico dominante para cualquier estructura mediana. Basta recordar que el terremoto de Arica de 1868, con magnitud estimada 9.0 Mw, generó fenómenos de licuefacción documentados en crónicas de la época, con hundimientos en el sector del antiguo muelle y grietas en el llano de Chacalluta. El diseño de columnas de grava actúa como un sistema de drenaje vertical: durante la sacudida sísmica, el exceso de presión intersticial migra hacia las columnas —que funcionan como drenes de alta permeabilidad— y se disipa antes de que la arena pierda completamente su resistencia. El espaciamiento se calcula para que el tiempo de disipación sea menor que la duración del evento sísmico, un criterio que exige conocer la permeabilidad real del suelo nativo, parámetro que en Arica varía drásticamente entre los limos salinos del valle y las arenas eólicas del litoral sur.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios (zonificación sísmica Arica), NCh 3294 – Standard Practice for Design and Installation of Stone Columns, Eurocódigo 7 (EN 1997-1:2004) – Cálculo geotécnico para columnas de grava, NCh1508 – Geotecnia: estudio de mecánica de suelos (caracterización previa al diseño), NCh2369 – Diseño sísmico de estructuras industriales (aplicable a plantas y bodegas en zona portuaria)
Servicios vinculados
Campaña de exploración geotécnica con SPT y CPT
Ejecutamos sondajes SPT y ensayos CPT en el predio para determinar la estratigrafía, la resistencia a la penetración y la posición exacta de la napa freática, datos de entrada indispensables para el diseño de la malla de columnas.
Diseño de malla y memoria de cálculo
Definimos el diámetro, la separación y la profundidad de las columnas mediante modelos analíticos (Priebe, Balaam-Booker) y simulaciones numéricas axisimétricas que incorporan la acción sísmica característica de Arica.
Control de compactación y ensayos de recepción
Realizamos pruebas de carga estática sobre columna aislada y sobre grupo, además de ensayos cross-hole para verificar la densificación del suelo entre columnas y la integridad del elemento construido.
Análisis de licuefacción post-mejoramiento
Recalculamos el potencial de licuefacción con los parámetros del suelo ya mejorado, aplicando metodologías de Youd-Idriss (2001) y Seed, para certificar que el factor de seguridad supera el umbral normativo.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta el diseño de columnas de grava en Arica?
El costo del diseño —que incluye campaña de exploración, memoria de cálculo y planos constructivos— varía según la superficie a tratar y la profundidad del estrato competente. En Arica, los proyectos típicos oscilan entre $734.000 y $2.645.000. Un galpón de 800 m² en el sector de Escritos, con columnas de 12 metros, se sitúa en el rango medio de esa horquilla.
¿Qué ventaja tienen las columnas de grava frente a pilotes en suelos arenosos?
Las columnas de grava mejoran todo el volumen de suelo entre inclusiones —densifican y drenan—, mientras que los pilotes solo transfieren carga a punta o fuste sin modificar la masa circundante. En arenas limosas saturadas con riesgo de licuefacción, esa mejora masiva del terreno es crucial para la estabilidad sísmica global de la estructura.
¿Se pueden ejecutar columnas de grava con napa freática alta como la del borde costero de Arica?
El rango referencial para este servicio en Arica es $734.000 - $2.645.000. El precio final depende del alcance y volumen del proyecto.
¿Qué normativa rige el diseño de columnas de grava en Chile?
Aunque no existe una norma chilena exclusiva para columnas de grava, el diseño se rige por estándares internacionales como NCh 3294 y el Eurocódigo 7 (EN 1997-1), complementados con las exigencias sísmicas de la NCh433 y NCh2369. El laboratorio de mecánica de suelos que realiza la campaña previa debe estar acreditado bajo ISO 17025 para los ensayos de clasificación y resistencia.
