Arica, situada a una altitud que apenas supera los 2 metros sobre el nivel del mar en la desembocadura del valle de Azapa, presenta uno de los desafíos geotécnicos más particulares del norte de Chile: la interacción entre arenas eólicas y suelos con alta concentración de sales. En este entorno, donde la humedad relativa puede oscilar drásticamente entre la camanchaca matinal y la aridez absoluta del mediodía, la densidad de compactación alcanzada en obra es la variable que separa un pavimento estable de uno que se agrieta prematuramente. El ensayo Proctor, ya sea en su versión Normal o Modificada, permite establecer la curva de compactación específica para los materiales locales, determinando la humedad óptima y la densidad máxima seca que deben exigirse durante el control de terreno. En más de una ocasión, al analizar materiales de préstamo del sector de Alto Ramírez, hemos comprobado que sin esta caracterización previa, los resultados del control de densidad in situ resultan imposibles de interpretar correctamente.
En suelos salinos de Arica, la humedad óptima del Proctor puede variar hasta en 4 puntos respecto a un material no salino de similar granulometría.
Alcance del trabajo
Notas del área
El martillo Proctor Modificado que operamos en nuestro laboratorio aplica una energía de compactación de 2,700 kN-m/m³ mediante la caída controlada de un pisón de 4.54 kg desde 457 mm de altura, un procedimiento que parece simple pero que en manos no entrenadas deriva en curvas inconsistentes. El riesgo más frecuente en Arica es subestimar el efecto de la temperatura ambiente sobre la preparación de la muestra; en días donde el termómetro supera los 28°C en el laboratorio, la evaporación durante el mezclado altera significativamente la humedad de la probeta antes del compactado, generando puntos de la curva desplazados hacia la derecha. Para contrarrestar esto, trabajamos en ambiente con temperatura controlada y verificamos la humedad real de cada punto mediante secado al horno inmediato, cumpliendo estrictamente la tolerancia de ±0.5% que exige la NCh 1534. Otro error común es no saturar previamente los terrones de arcilla salina, que al hidratarse durante la compactación producen un falso pico de densidad que luego colapsa en terreno con los primeros riegos.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa utilizada
NCh 1534/2.Of2008 – Mecánica de suelos: Relaciones humedad-densidad (Proctor Modificado), NCh 1534/1.Of2008 – Mecánica de suelos: Relaciones humedad-densidad (Proctor Normal), NCh 1534-2-12e1 – Standard Test Methods for Laboratory Compaction Characteristics of Soil Using Modified Effort, NCh 1534-1-12e2 – Standard Test Methods for Laboratory Compaction Characteristics of Soil Using Standard Effort, Manual de Carreteras de Chile, Vol. 8 – Especificaciones para compactación de subrasantes en zonas áridas
Servicios vinculados
Proctor Normal para rellenos masivos
Aplicamos la energía estándar cuando el proyecto contempla rellenos de baja altura o paisajismo, donde la exigencia estructural es menor, pero la homogeneidad del material sigue siendo crítica en el clima desértico.
Proctor Modificado para capas estructurales
Para bases y subbases de pavimentos en la Ruta 5 o calles urbanas, utilizamos la energía modificada que simula el paso de equipos de compactación pesados y asegura la capacidad de soporte CBR requerida.
Curva de compactación con material salino
Protocolo especial para suelos con más de 2% de sales solubles, donde ajustamos el procedimiento de secado y determinamos la humedad óptima considerando la recristalización de sales post-compactación.

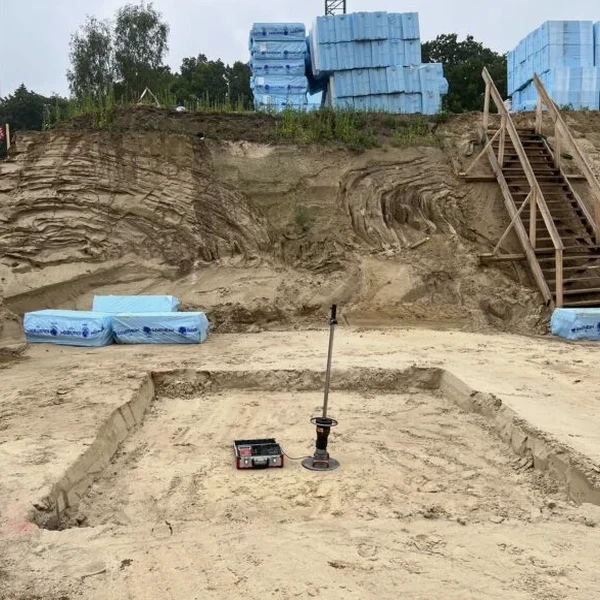

Control de densidad en obra con cono de arena
Verificamos in situ que la compactación alcance al menos el 95% de la densidad máxima seca del Proctor de referencia, emitiendo informes diarios con la trazabilidad que exigen las inspecciones fiscales.
Parámetros típicos
Dudas habituales
¿Cuál es el costo de un ensayo Proctor en Arica?
El precio de un ensayo Proctor Normal o Modificado en Arica se sitúa en un rango de $53.000 a $110.000, dependiendo de si se requiere el método con molde de 4 o 6 pulgadas y la cantidad de puntos de la curva de compactación. Si el material tiene partículas mayores a 20 mm y obliga a usar el molde grande con corrección por sobretamaño, el costo se acerca al límite superior del rango indicado.
¿Qué diferencia hay entre el Proctor Normal y el Modificado en la práctica?
La diferencia fundamental radica en la energía de compactación aplicada: el ensayo Modificado entrega una densidad máxima seca mayor y una humedad óptima menor que el Normal para el mismo suelo. En la práctica de Arica, usamos el Proctor Modificado para capas que recibirán cargas vehiculares intensas, como la base de la avenida Santa María, mientras que el Normal se reserva para rellenos de jardinería o terraplenes de baja solicitación.
¿Cada cuánto se debe repetir el ensayo Proctor durante una obra?
La norma NCh 1534 y el Manual de Carreteras establecen que se debe ejecutar un nuevo Proctor cada vez que cambie la procedencia del material, la litología del banco de préstamo o se detecte una variación significativa en la granulometría. En los valles de Azapa y Lluta, donde los estratos aluviales cambian lateralmente en pocos metros, es frecuente repetir el ensayo cada 2.000 m³ de relleno colocado para mantener la representatividad.
¿Afectan las sales del suelo de Arica al resultado del Proctor?
Sí, y de manera significativa. Las sales higroscópicas, como el cloruro de sodio y los sulfatos presentes en los suelos del borde costero y el valle bajo, absorben humedad atmosférica y modifican la curva de compactación. Nuestro protocolo incluye un lavado previo de sales si se sospecha interferencia, y siempre informamos el contenido de sales solubles junto con la curva Proctor para que el ingeniero residente ajuste las especificaciones de compactación.
